शियर स्टड उच्च शक्ति कठोरता जडान संग फास्टनर हो। शियर स्टडहरूलाई बेलनाकार स्टडहरू (आर्क स्टड वेल्डिङका लागि चिज हेड स्टडहरू) को रूपमा संक्षिप्त गरिन्छ। शियर स्टडका विनिर्देशहरू नाममात्र व्यास Ф10 ~ Ф25mm, 40 ~ 300 mm भन्दा पहिले वेल्डिङको कुल लम्बाइ हो। नेलको टाउकोको माथिल्लो भागमा निर्माताको पहिचान चिन्ह बनाउन ग्लाइफहरू छन्, वेल्डिंग नेलको प्रयोग धेरै फराकिलो छ।
शियर कनेक्टर स्टडहरू स्टिल बीमहरूमा कंक्रीट स्ल्याब बाँध्न र कम्पोजिट निर्माणमा कंक्रीट स्ल्याब र स्टिल बीम बीचको शियर लोडिङलाई प्रतिरोध गर्न डिजाइन गरिएको हो। यसले हामीलाई सामान्य लोडको सट्टा 1000 kg/m2 सम्म लोड गर्न सक्षम बनाउँछ जुन धेरै कम छ। प्रक्रियाले समय बचत गर्दछ र त्यसैले यसको सरलताको कारण पैसा पनि।

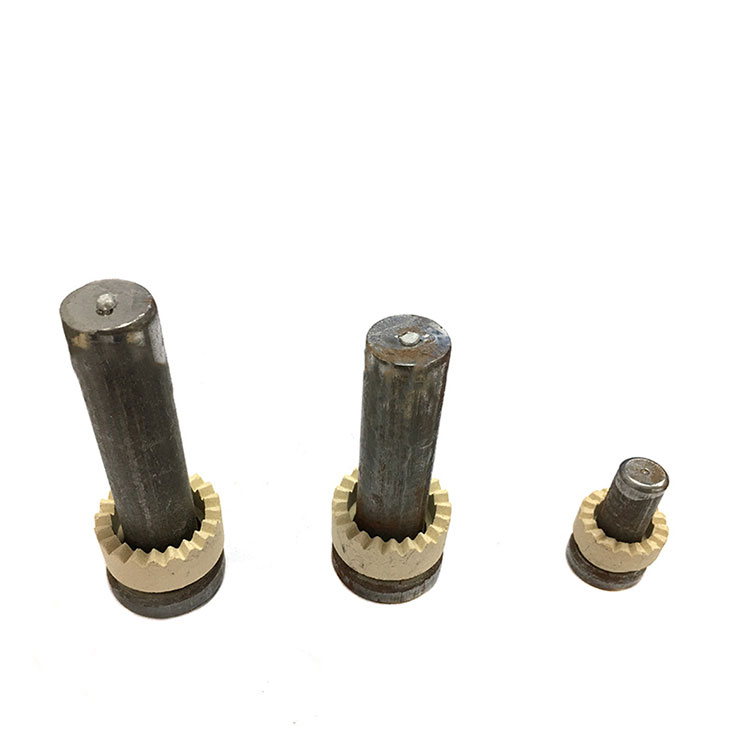

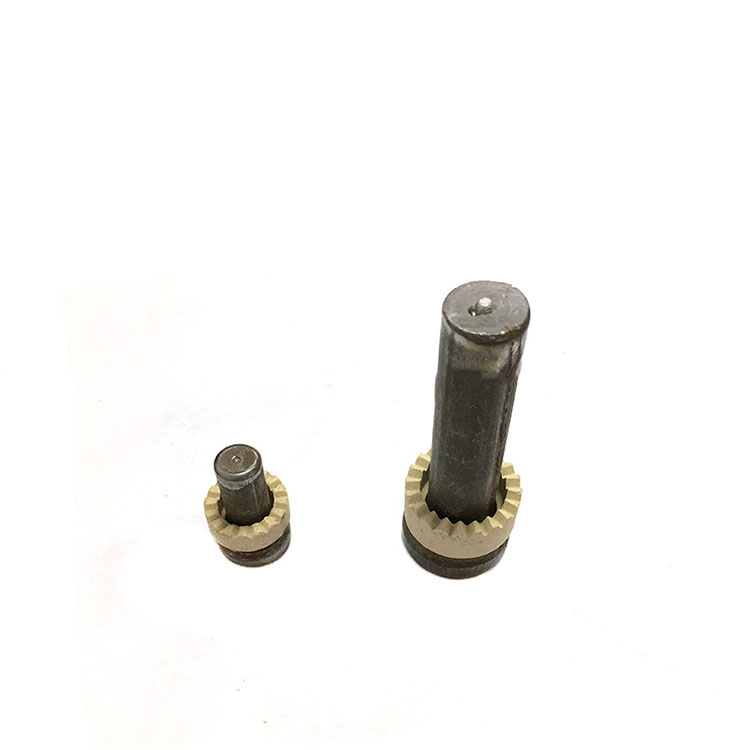

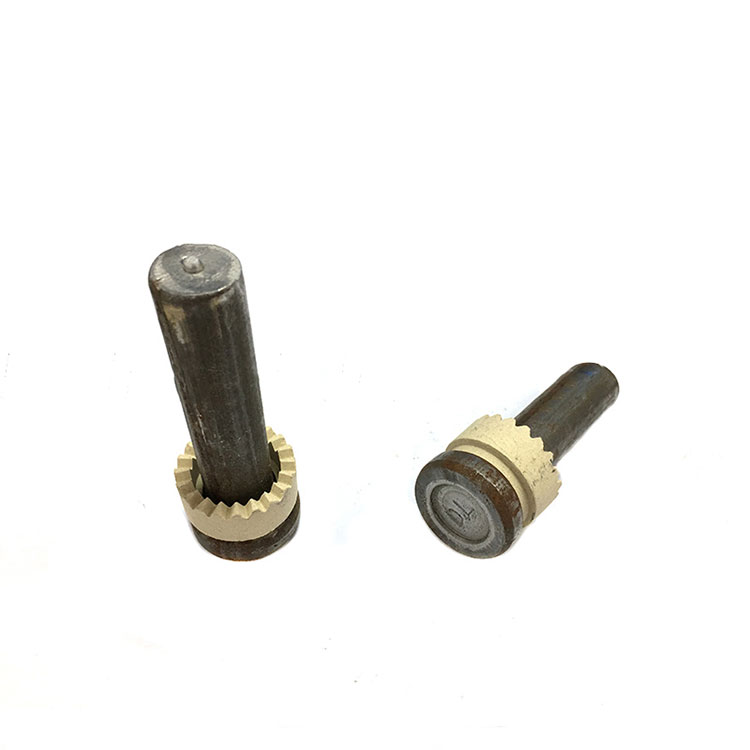

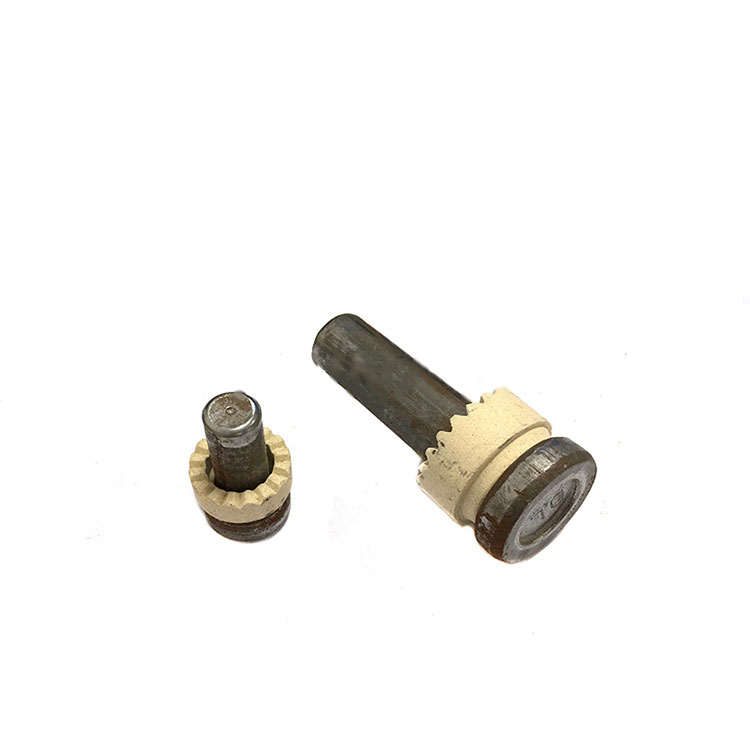

सिरेमिक फेरुल (शियर स्टड वेल्डिङ सिरेमिक रिङ) स्टिल डेक वेल्डिङ वा स्टिल बीम सिरेमिक फेरुल स्टड वेल्डिङ परियोजना मार्फत लागू गरिएको शियर स्टड कनेक्टर वेल्डिङको लागि हो। सिरेमिक ferrules cordierite बाट बनेको छ र तातो झटका साथ साथै उच्च तापमान पग्लन वा ब्रेक बिना सामना गर्न सक्षम छन्।
शियर स्टड वेल्डिंगको लागि यो आवश्यक भाग हो, निम्न प्रकार्यहरूसँग डिजाइन गरिएको:
◇ सिरेमिक फेरुलहरूले शियर स्टडहरू वेल्डिङ जडान बिन्दु धातुको पानीलाई सजिलो बनाउँदछ, स्टिल बीमको साथ शियर कनेक्टरहरूलाई थप ठोस र थप कडा जडान गर्न दिनुहोस्।
◇ शियर स्टड वेल्डिङ कार्यको क्रममा स्टड चकहरू जस्तै स्टड वेल्डर बन्दुक र वेल्डिङ बन्दुकका कम्पोनेन्टहरू जम्मा हुने क्षतिलाई रोक्नुहोस्।
◇ कामदारहरूलाई आर्क वेल्डिङ स्प्याटर र धुवाँको क्षति कम गर्न
सिरेमिक ferrules उच्च कठोरता र उच्च तापमान प्रतिरोधी संग ISO13918: 2008 मानक को रूप मा उत्पादन गरिन्छ, महत्वपूर्ण वेल्ड परिणाम सुधार गर्न सक्छ।
सिलिन्डर हेड वेल्डिंग |
|||||||
बोल्ट आयाम | |||||||
d | नाममात्र | 10 | 13 | 16 | 19 | 22 | 25 |
MIN | 9.64 | 12.57 | 15.57 | 18.48 | 21.48 | 24.48 | |
MAX | 10 | 13 | 16 | 19 | 22 | 25 | |
dk | MAX | 18.35 | 22.42 | 29.42 | 32.5 | 35.5 | 40.5 |
MIN | 17.65 | 21.58 | 28.58 | 31.5 | 34.5 | 39.5 | |
d1 | 13 | 17 | 21 | 23 | 29 | 31 | |
h | 2.5 | 3 | 4.5 | 6 | 6 | 7 | |
k | MAX | 7.45 | 8.45 | 8.45 | 10.45 | 10.45 | 12.55 |
MIN | 6.55 | 7.55 | 7.55 | 9.55 | 9.55 | 11.45 | |
r | MIN | 2 | 2 | 2 | 2 | 3 | 3 |
WA | 4 | 5 | 5 | 6 | 6 | 6 |
शियर स्टड कनेक्टरको मेकानिकल गुण
देश |
तन्य शक्ति |
उपज बिन्दु |
लम्बाइ प्रतिशत |
संकुचन प्रतिशत |
BS EN ISO13918: 2008 |
≥४५० |
≥३५० |
≥१५ |
|
संयुक्त राज्य अमेरिका |
≥४१५ |
≥३४५ |
≥२० |
≥५० |
चीन |
≥४०० |
≥३२० |
≥१४ |
|
सामग्रीको रासायनिक अवयव (%) |
||||||
सामग्री |
C |
र |
Mn |
P |
S |
अल |
ML15AL |
०.१३-०.१८ |
≤०.१० |
०.३०-०.६० |
≤०.०३५ |
≤०.०३५ |
≥०.०२० |
SWRCH18A |
०.१५-०.२० |
≤०.१० |
|
